2. aanzichten
Aanzichten tekenen

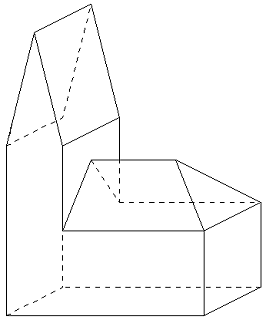

Van een ruimtelijk figuur kan je aanzichten tekenen.
Vooraanzicht, zijaanzicht en bovenaanzicht

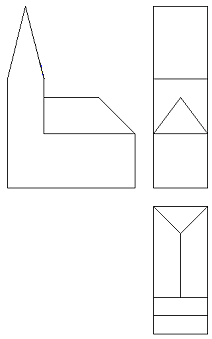

Je ziet hier het vooraanzicht, het zijaanzicht en het bovenaanzicht.
Aanzichten gebruiken
Voor het uitvoeren van berekeningen gebruik je een geschikt aanzicht of teken je een vlak apart.
Je ziet hier een regelmatige vierzijdige piramide met AB=4 en een hoogte van 4. P ligt op het midden van AT en Q ligt op het midden van DT.
Bereken exact de lengte van PC.
Aanzicht
Bekijk het aanzicht in de richting van $BD$. Je kan dan zien hoe je de lengte van PC zou kunnen berekenen.
$PC=\sqrt{(3\sqrt{2})^2+2^2}=\sqrt{22}$
